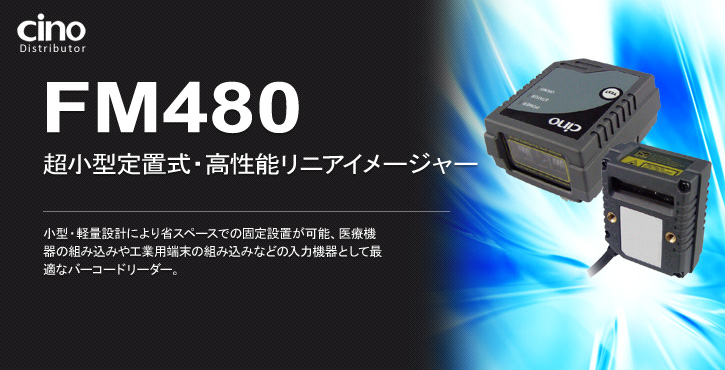

  • FM480 超小型・高堅牢性・組み込みに最適 高性能バーコードリーダー

    FM480 リニアイメージャー

    FM480 超小型・高堅牢性・組み込みに最適 高性能バーコードリーダー

    FuzzyScan F480は最新の次世代エンジンとして開発されたFuzzeyScan2.0イメージングテクノロジーを搭載した超小型リニアイメージャーでクラス最高の読み取り性能を実現しています。 F480は独自の小型・軽量設計により、省スペースでの固定設置が可能で各種分析装置や機器への組み込みに最適な、1次元バーコードリーダーです。

    コンパクトで頑丈なデザイン

    防塵防滴グレードIP54とコンパクトサイズなデザインは、粉塵や水滴の浸入を防止。水や埃の多い環境でも安心した読み取りが可能です。 キヨスク端末や宝くじマシンなどへの組み込みばかりでなく、コンベアラインや検体検査装置などにも使用できます。 FM480の固定穴は産業ネジ規格M3で設計されており様々な場所や装置でも容易に取り付けが可能です。

    豊富なユーザーインターフェイス

    FM480には豊富なユーザーインターフェイスが用意されています。 視認性の良い3つのLEDの点灯により、騒音の多い環境でも作業者は目視により読み取り結果の確認が可能です。

    クラス最高の読み取り性能

    最小分解能は0.0762mm(3mil)と高密度バーコードにも対応しています。 クラス最高の500スキャン/秒と高速読み取りを実現、作業効率が大幅に向上します。 さらに低品質バーコード(汚れ・印字濃度・擦れなど)にも優れた読み取り性能を発揮します。 JAN13(0.254mm/10mil)の場合、335mmと広範囲の読み取りエリアを確保します。

    FM480 特長・仕様

    特長

    • クラス最高の読み取り性能、CCDリニアイメージャーで最大500スキャン/秒を実現。
    • IP54準拠の防塵、防滴性能。粉塵や水滴の多い環境でも安定した読み取りが可能。
    • LEDの点灯により、騒音の多い環境でも目視で確認が可能。
    • 産業用装置に組み込みやすい小型軽量設計で省スペースでの固定設置が可能。
    • 読み取り面はフロントビューモデル、サイドビューモデル(側視型)を用意しておりますので環境に応じて選択出来ます。
    • RS232 serial・USBインターフェイスを搭載しており、入力デバイスとして幅広くお使い頂けます。
    • 外部トリガとシリアルトリガを標準でサポートしており様々なアプリケーションに連携が可能です。
    • 医療業界向けバーコード規格"GS1 Databar"に対応しており、医療材料の読み取りにも最適です。

    仕様

    光源 高性能リニアイメージングエンジン
    プリントコントラスト 20%
    最小分解能 0.0762mm/3mil (CODE39, PCS=0.9)
    読取り範囲 *1 25~335mm(JAN13:0.254mm/10mil)
    照明 630nm 可視光 赤色LED
    スキャン速度 500スキャン/秒
    ピッチ/スキュー/チルト ±65°/±65°/±55°
    オペレーションモード トリガーモード、レベルモード、フォースモード、オルタネイティブモード、
    プレゼンテーションモード
    インターフェイス RS232 Serial, USB HID(USB Keyboard), USB COM port emulation
    プログラミング バーコードコマンド、Windows用ツール:FuzzyScan PowerTool
    データエディット バーコードコマンド、Windows用ツール:FuzzyScan PowerTool
    読取確認 パワーLEDインジケーター、グッドリードLEDインジケーター、ステータスLEDインジケーター、ブザー
    シンボル 1次元 Code39, Code39FullASCII, Code39 Trioptic, Code32,
    Code128, GS1-128(UCC/EAN128), Codabar(NW-7), Code11, Code93, Standard2of5, Industrial2of5, Interleaved2of5(ITF),
    Standard2of5, Matrix2of5, UPC/EAN/JAN, UPC/EAN/JAN with Addendum,
    GS1 DataBar(RSS/RSS合成シンボル)Linear
    耐落下 1.2m(コンクリートへ落下)
    防塵・防滴規格 IP54
    動作温度 -10~+50℃
    保存温度 -40~+70℃
    湿度 5~95% (結露なきこと)
    外乱光 0~100,000lux
    ESD 15KVを放電した後、機能すること
    寸法 23.0mm(L)x40.0mm(W)x45.0mm(D)
    重量 120g(RS232 ユニバーサル仕様) 95g(USB)
    スキャンウィンドウ フロントビュー、サイドビューより選択
    コネクタ 9-Pin D-sub female(RS232仕様)
    USB 4-Pin Type A(USB仕様)
    15-Pin D-sub HD female(ユニバーサル仕様)
    固定方法 固定ネジ穴2ヵ所(M3x深さ4mm)
    電源 +5VDC ±10%
    電流 動作時:165mA +5VDC 待機時:70mA +5VDC
    EMI/RFI FCC Part 15 Class B, ICES-003 Class B, European Union EMC Directive(CE), Taiwan EMC(BSMI)
    安全 *2 LED Eye Safety IEC60825-1, EN60825-1
    環境 Compliant with RoHS directive
    無償保証期間 1年間 (保証対象はスキャナ本体自然故障のみです。ケーブルなど稼動部品、消耗品は対象外です。)

    *1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
    *2: LED照射時は覗かないでください。

    FM480 価格・オプション

    価格

    品 名 標準価格 備 考
    FM480-11F (フロントビューモデル) OPEN USB HID / USB COM
    FM480-11S (サイドビューモデル) OPEN USB HID / USB COM
    FM480-00F (フロントビューモデル) OPEN RS232C Dsub 9pin TTL・True-232C対応
    FM480-00S (サイドビューモデル) OPEN RS232C Dsub 9pin TTL・True-232C対応
    FM480-98F (フロントビューモデル) OPEN RS232C Dsub 9pin / USB / Universal Dsub 15pin Ture-232C対応
    FM480-98S (サイドビューモデル) OPEN RS232C Dsub 9pin / USB / Universal Dsub 15pin Ture-232C対応
    ACアダプタ OPEN RS232Cインターフェイス用
    USBパワースティーラーケーブル OPEN
