組み込み式スキャンモジュール

IM680

  • 1次元
  • 2次元
  • OCR
  • RFID
  • NFC

＜ プロジェクト対象 お取り寄せ品 ＞

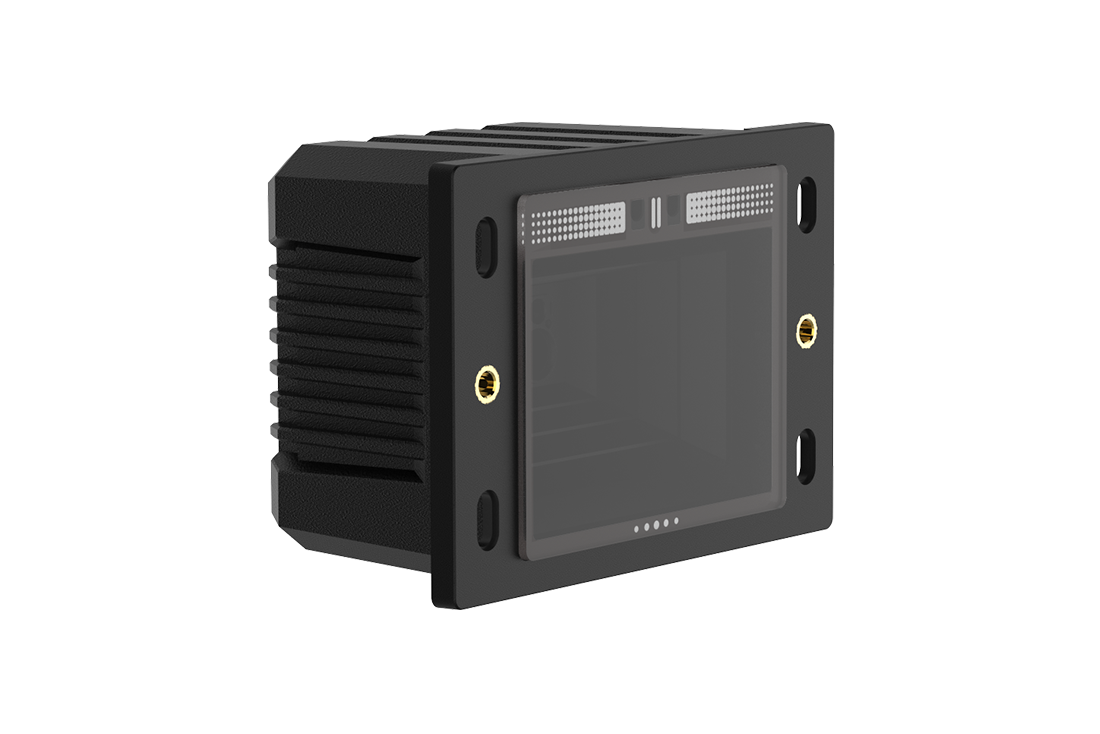

IM680は、オールインワン設計とCino独自のAIイメージング技術を搭載した高性能2次元スキャンモジュールです。EVA準拠の取付設計やIP67対応、広い動作温度範囲を備え、屋内外のセルフ端末への組み込みに最適です。スマートフォン画面でも安定して読み取りが可能で、キオスクやロッカー、改札機など多様な用途に対応します。

各種マニュアル

個別設定集

Detail

製品詳細

  • 特徴・機能
  • 製品仕様
  • オプション品・
    価格
  • サポート・
    ダウンロード
  • 後継機

特徴・機能

  • 小売

    小売

  • 物流

    物流

  • 製造

    製造

  • 医療

    医療

  • 公共

    公共

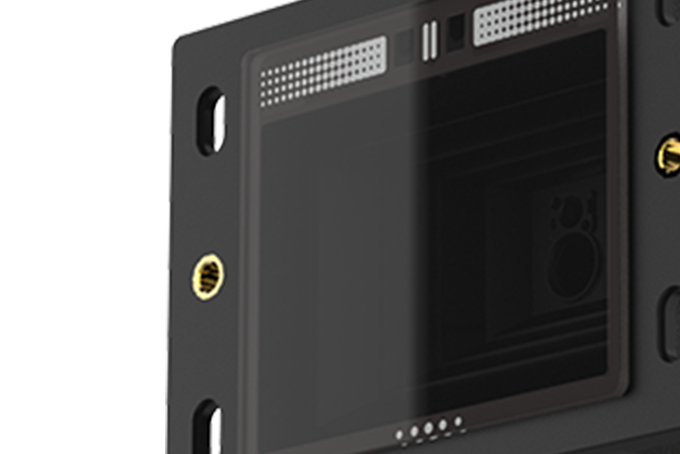

  • 高耐久なスキャンウィンドウ

    ウィンドウに化学強化ガラスを採用傷が付きにくく、外部からの衝撃にも耐える堅牢設計です

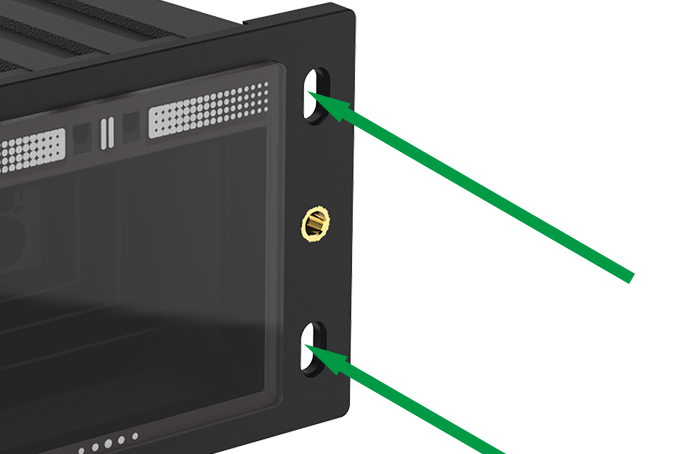

  • 柔軟な取付設計と機器互換性

    複数の取付方法に対応する筐体設計を採用。EVA準拠で自販機やセルフ端末への組込みも容易です。

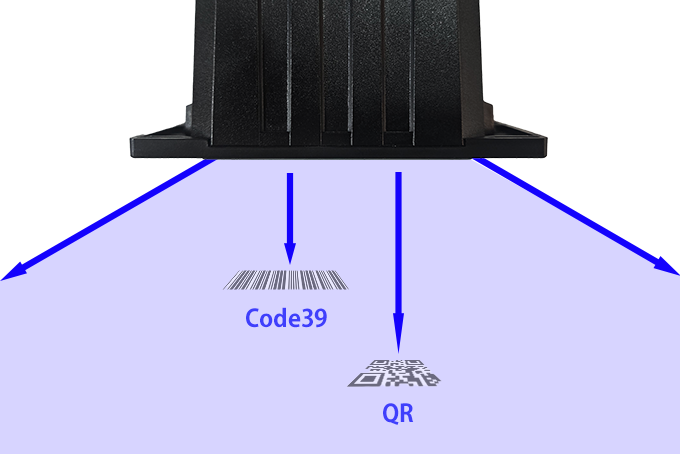

  • 超広範囲の読み取りエリア

    75.6°(H)x 50.9°(V)により超広角の読み取りエリアで近接した対象物にも高感度な読み取りを提供します。

  • 広い動作温度で屋外でも安心

    -30～60℃の広い動作温度範囲に対応。寒冷地や夏場の高温機器内など過酷な環境でも安定動作を提供します。

  • 一括設定コードで簡単操作

    無償設定ツール「PowerTool」の利用で、複数の設定を一纏めにする「iCode」を生成することが可能です。

  • オムニディレクショナル方式

    エリアイメージングエンジンの搭載バーコードが一定方向に配置されていない運用でもで全方向360°読み取りが可能です。

  • 液晶表示のバーコードに最適

    スマートシーンモードにより、携帯電話やスマートフォンに表示されたバーコードの読み取りが可能です。

  • Type-Cケーブルに対応

    PCに搭載されたType-Cコネクタに直接接続可能なケーブルラインナップを標準でご用意しております。

    Type-C

  • 日本語QRをキーボード出力

    多言語出力機能により日本語QRコード（Shift-JIS、UTF-8）をHIDキーボードモードで出力が可能です。

製品情報一覧

製品仕様

光学仕様

読み取り方式 エリアイメージャー
イメージセンサー 1280 x 800 ピクセル
光源 白色LED
プリントコントラスト 15％
視野角 75.6°（水平） x 50.9°（垂直）
最小分解能 0.101mm（Code39）
0.177ｍｍ（DataMatrix）
読み取り深度 0 ～ 259ｍｍ（UPC/EAN0.33ｍｍ）
ロール / ピッチ / スキュー ロール : 360°, ピッチ : ±75°, スキュー : ±65°
プログラミング バーコードコマンド
iCode
PowerTool
シリアルコマンド
インターフェース USB HID（USBキーボード）
USB VCOM（USB COMポート エミュレーション）
スタンダード RS232C
TTL シリアル（DC 3.3V URAT）
RS485（ オプション）
イーサネット PoE（ オプション）
データ編集 データウィザードプレミアム（DWP）
画像取得 BMP, JPG

機械仕様

寸法 55.0mm (D) × 105.0mm (W) × 72.0mm (H)
重量 132g
取り付け 前面取り付け穴 x 4（ EVA準拠）
M4取り付け穴 x 2
ウィンドウ 化学強化ガラス
61.0mm (D) × 73.0mm (W) × 1.5mm (H)
コネクタ USB Type-C
10ピン RJ-50（ USB, スタンダードRS232C）
12ピン ZIF（ TTLシリアル）
4ピン ワイヤ・ツー・ボード（ スタンダードRS232C）
動作電圧 RJ-50：DC 5～30V（USB / RS-232C）
USB Type-C：DC 5V ±10%
RS232C：DC 5～30V
TTLシリアル：3.3～5V（信号レベル）
DCジャック：DC 5～30V
動作電流 動作時
　　　代表値 : 419mA（ DC 3.3V動作時）
　　　代表値 : 327mA（ DC 5V動作時）
　　　代表値 : 218mA（ DC 12V動作時）
　　　代表値 : 97mA（ DC 24V動作時）
待機時
　　　代表値 : 199mA（ DC 3.3V動作時）
　　　代表値 : 163mA（ DC 5V動作時）
　　　代表値 : 135mA（ DC 12V動作時）
　　　代表値 : 64mA（ DC 24V動作時）

シンボル

1次元 Code 39, Code 39 Full ASCII, Code 32, Code128,GS1-128,Codabar,Code11,Code93,GS1 Databar,Standard & Industrial 2 of 5,Interleaved &Matrix 2 of 5,IATA,UPC/EAN/JAN,UPC/EAN/JAN with Addendum,Telepen,MSI/Plessy & UK/Plessy
2次元 PDF417,MicroPDF417,Code 16K,Aztec,Composite Codes, DataMatrix,MaxiCode,QR Code,MicroQR,

Codablock F,Chinese Sensible (Han Xin)Code,Code 49（オプション）
郵便 Australian Post,US Planet,US POSTNET,Japan Post,Posi LAPA 4 State Code,German Post,British Post,Intelligent Mail,Korean Post,Dutch KIX Post,China Post
OCR OCR-A/B,MICR-E138,US Current Serial Number（オプション）

環境仕様

防塵・防滴規格 IP67保護等級に対応可能
動作温度 -30℃ ～ 60℃
保存温度 -40℃ ～ 70℃
湿度 85% (相対湿度, 70℃, 結露なきこと）
周囲の照明 0 ～ 100,000Lux

安全規格

安全 LED Eye Safety IEC62471 / EN62471（ Exempt Group）
環境 RoHS 2.0およびREACH規則に適合

オプション品

USBストレートケーブル IM680用
Type-Cストレートケーブル IM680用
RS232Cストレートケーブル IM680用
ACアダプタ DC 5V, 2A出力

価格

品名 標準価格 備考
IM680-USB OPEN USBインターフェース仕様（Type-A）
IM680-RS232C OPEN RS232Cインターフェース仕様（DSub 9ピン）
ACアダプタは別売となります。
