組み込み式スキャンモジュール

SM5800

  • 1次元
  • 2次元
  • OCR
  • RFID
  • NFC

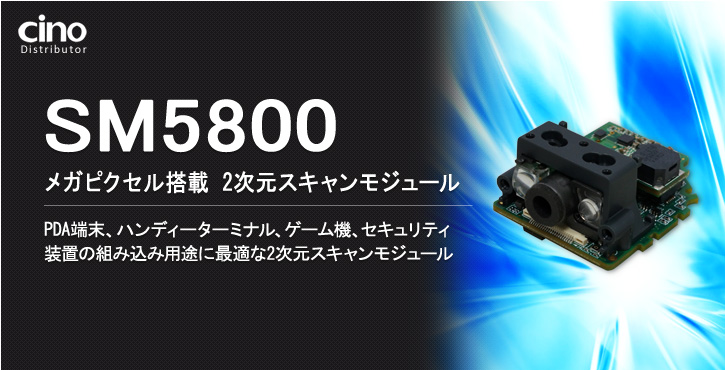

SM5800

PDA搭載、ハンディーターミナル、ゲーム機、セキュリティ装置の組み込み用途に最適な2次元スキャンモジュール

Detail

製品詳細

  • 特徴・機能
  • 製品仕様
  • オプション品・
    価格
  • サポート・
    ダウンロード
  • 後継機

特徴・機能

  • 超小型・軽量のデザインは携帯用端末や組み込み装置に最適な設計です。
  • 医療業界向けバーコード規格"GS1 Databar"に対応しておりますので医療材料の読み取りにも最適です。
  • 液晶画面に表示されたQRコードなども設定により軽快に読み取りを行なえます。
  • UPC/JAN 100%コードでは、497mm以上(SRモデル)と広範囲の読み取りが可能です。
  • 最小分解能は0.0609mm(2.4mil、HDモデル)と高密度バーコードにも対応しています。
  • 低品質バーコード(汚れ・印字濃度・擦れなど)にも優れた読み取り性能を発揮します。
  • わずか15gのマイクロボディに、デコーダーおよびインターフェイスを内蔵しています。
  • 入力電源電圧は5Vの省電力設計で、バッテリの負担を大きく軽減します。
  • トリガーオンから読み取り完了するまでの処理時間を短くすることにより、トータルでの消費電力低減を実現しています。
  • 小売

    小売

  • 物流

    物流

  • 製造

    製造

  • 医療

    医療

  • 公共

    公共

  • OEMアプリケーション向け メガピクセル搭載 2次元スキャンモジュール

    M5800は様々な環境を想定して1メガピクセルのイメージセンサーを搭載した2次元スキャンモジュールです。 SM5800はLEDインジケーターとユーザー設定可能なブザーが搭載されており操作状況を明確に表示します。 さらに超小型・軽量設計により、ゲーム機、セキュリティ装置、分析装置への組み込みなど、各種機器けの入力 デバイスとして最適な1次元バーコードモジュールです。

  • 超小型で軽量な設計

    SM5800の超小型・軽量な設計は、組み込みスペースが限られている携帯端末、PDA端末、モバイルコンピューターなどのOEM アプリケーションにも総合的に最適な組み込みデバイスです。

  • 格段に優れた読み取り性能

    SM5800はFuzzyScan3.0を採用したCCDマイクロエンジンを搭載しています。 通常のバーコードの読取性能はもちろんのこと、実際の使用現場にて多く発生する低品質バーコード、薄く印刷されたバーコード、ダメージバーコード、汚れたバーコードで抜群の読取性能を発揮します。

製品情報一覧

製品仕様

読取方式 エリアイメージャー
イメージセンサー 1280 x 800ピクセル
プリントコントラスト 18%
視野角 41.5°(H) x 25.9°(V)
最小分解能 SRモデル : 0.0685mm/2.7mil (CODE39)、0.121mm (DataMtrix)
HDモデル : 0.0609mm/2.4mil (CODE39)、0.114mm (DataMtrix)
読取範囲 *1 SRモデル : 497mm以上(JAN13 100%)
HDモデル : 365mm以上(JAN13 100%)
照明 660nm 可視光 赤色LED
ロール/ピッチ/スキュー 360°/±75°/±65°
移動体読み取り 617cm / 秒°
インターフェイス Standard RS232 Serial, USB HID(USB Keyboard), USB COM port emulation, UART(3.3VDC TTL serial)
プログラミング バーコードコマンド、APIシリアルコマンド
データエディット バーコードコマンド、Windows用ツール:FuzzyScan PowerTool
画像取得 BMP
シンボル 1次元 Code39, Code39FullASCII, Code39 Trioptic, Code32,
Code128, GS1-128(UCC/EAN128), Codabar(NW-7), Code11, Code93, Standard2of5, Industrial2of5, Interleaved2of5(ITF),
Standard2of5, Matrix2of5, UPC/EAN/JAN, UPC/EAN/JAN with Addendum,
GS1 DataBar Linear
シンボル 2次元 PDF417, Micro PDF417, Codablock F, Code 16K, Code 49, Composite Codes, DataMatrix, MaxiCode,
QR Code, MicroQR, Aztec
シンボル 郵便コード Australian Post, US Planet, US Postnet, Japan Post, Posi LAPA 4 State Code
動作温度 -20~+50℃
保存温度 -40~+70℃
湿度 5~95% (結露なきこと)
周囲の照明 0~100,000lux
寸法 38.0mm(L)x33.6mm(W)x18.8mm(H)
重量 15g
入力電源 +5VDC ±10%
電流 読取時:360mA +5VDC スタンバイ時:220mA +5VDC
コネクタ SM5800-xx-9 : 15 pin board-to-wire
SM5800-xx-4 : 5 pin Micro USB

*1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
