    SE380 スキャンデコードエンジン

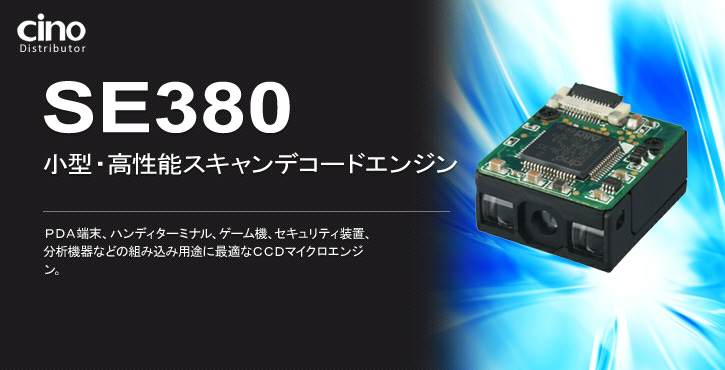

    SE380 OEMアプリケーション向け 小型・高性能スキャンデコードエンジン

    FuzzyScan SE380は最新の次世代エンジンとして開発されたFuzzeyScan2.0イメージングテクノロジーを搭載した、 組み込み用途に最適なCCDマイクロエンジンです。
    SE380はクラス最高の読み取り性能を実現しています。さらに超小型・軽量設計により、ゲーム機、セキュリティ装置、分析装置への組み込みなど、各種機器けの入力 デバイスとして最適な、1次元モジュールです。

    超小型で軽量な設計

    SE380の超小型・軽量な設計は、組み込みスペースが限られている携帯端末、PDA端末、モバイルコンピューターなどのOEM アプリケーションにも総合的に最適な組み込みデバイスです。

    格段に優れた読み取り性能

    SE380はFuzzyScan2.0を採用したCCDマイクロエンジンを搭載しています。 通常のバーコードの読取性能はもちろんのこと、実際の使用現場にて多く発生する低品質バーコード、薄く印刷されたバーコード、ダメージバーコード、汚れたバーコードで抜群の読取性能を発揮します。

    SE380 特長・仕様

    特長

    • 超小型・軽量のデザインは携帯用端末や組み込み装置に最適な設計です。
    • 医療業界向けバーコード規格"GS1 Databar"に対応しておりますので医療材料の読み取りにも最適です。
    • UPC/JAN 100%コードでは、25~335mmと広範囲の読み取りが可能です。
    • 最小分解能は0.0762mm(3mil)と高密度バーコードにも対応しています。
    • 低品質バーコード(汚れ・印字濃度・擦れなど)にも優れた読み取り性能を発揮します。
    • クラス最高の500スキャン/秒の高速読み取りを実現。作業効率を大幅に向上します。
    • わずか6gのマイクロボディに、デコーダーおよびインターフェイスを内蔵しています。
    • 入力電源電圧は3.3Vの省電力設計で、バッテリの負担を大きく軽減します。
    • トリガーオンから読み取り完了するまでの処理時間を短くすることにより、トータルでの消費電力低減を実現しています。

    仕様

    受光デバイス 高性能リニアイメージングエンジン
    プリントコントラスト 20%
    最小分解能 0.0762mm/3mil (CODE39, PCS=0.9)
    読取範囲 *1 25~335mm(JAN13:0.254mm/10mil)
    照明 630nm 可視光 赤色LED
    スキャン速度 500スキャン/秒
    読み取り方向 双方向
    スキャンアングル 42°
    ピッチ/スキュー ±65°/±55°
    オペレーションモード トリガーモード、レベルモード、フォースモード、プレゼンテーションモード、オルタネイティブモード、
    ローパワーモード
    インターフェイス TTL RS232, USB HID(USB Keyboard), USB COM port emulation
    プログラミング バーコードコマンド、APIシリアルコマンド
    データエディット バーコードコマンド、Windows用ツール:FuzzyScan PowerTool
    シンボル 1次元 Code39, Code39FullASCII, Code39 Trioptic, Code32,
    Code128, GS1-128(UCC/EAN128), Codabar(NW-7), Code11, Code93, Standard2of5, Industrial2of5, Interleaved2of5(ITF),
    Standard2of5, Matrix2of5, UPC/EAN/JAN, UPC/EAN/JAN with Addendum,
    GS1 DataBar(RSS/RSS合成シンボル)Linear
    動作温度 -20~+60℃
    保存温度 -40~+70℃
    湿度 5~95% (結露なきこと)
    周囲の照明 0~100,000lux
    寸法 23.0mm(D)x21.0mm(W)x11.9mm(H)
    重量 6g
    入力電源 +3.3VDC ±10%
    電流 読取時:145mA +3.3VDC スタンバイ時:50μA +3.3VDC
    コネクタ 12ピンlow profile

    *1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
