  • FA470 超小型・高堅牢性・組み込みに最適 高性能1次元/2次元バーコードリーダー

    FA470 1次元/2次元エリアイメージャー

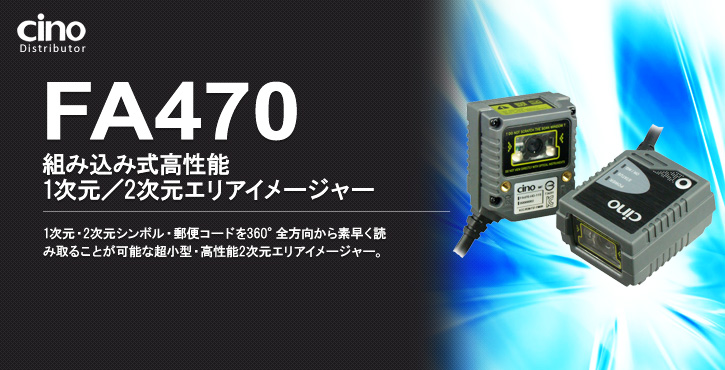

    FA470 超小型・高堅牢性・組み込みに最適 高性能1次元/2次元バーコードリーダー

    FA470は最新の次世代エンジンとして開発されたFuzzeyScan3.0イメージングテクノロジーを搭載した組み込みに最適な超小型1次元/2次元エリアイメージャーです。 FA470は独自の小型・軽量設計により、省スペースでの固定設置が可能で各種分析装置や機器への組み込みに最適な、1次元/2次元バーコードリーダーです。

    コンパクトで頑丈なデザイン

    FA470の防塵防滴グレードIP54とコンパクトサイズなデザインは、粉塵や水滴の浸入を防止。水や埃の多い環境でも安心した読み取りが可能です。 キヨスク端末や宝くじマシンなどへの組み込みばかりでなく、コンベアラインや検体検査装置などにも使用できます。 FA470の固定穴は産業ネジ規格M3で設計されており様々な場所や装置でも容易に取り付けが可能です。

    豊富なユーザーインターフェイス

    FA470には豊富なユーザーインターフェイスが用意されています。 視認性の良い3つのLEDの点灯により、騒音の多い環境でも作業者は目視により読み取り結果の確認が可能です。

    優れた読み取り性能

    FA470は、1次元・2次元・シンボル、郵便コードを360°全方向から素早く読み取ることが可能なエリアイメージャーです。 優れたデコード技術でPCやスマートフォンの画面に表示されたバーコードや低コントラストのバーコードなど、 印刷品質の悪いバーコードにも対応しています。

    FA470 特長・仕様

    特長

    • QRコードなどの2次元バーコードの読み取りをサポート。
    • イメージピクチャー機能でスキャナで画像を撮影することが可能。
    • IP54準拠の防塵、防滴性能。粉塵や水滴の多い環境でも安定した読み取りが可能。
    • LEDの点灯により、騒音の多い環境でも目視で確認が可能。
    • 産業用装置に組み込みやすい小型軽量設計で省スペースでの固定設置が可能。
    • 読み取り面はフロントビューモデル、サイドビューモデル(側視型)を用意、環境に応じて選択可能。
    • RS232 serial・USBインターフェイスを搭載、入力デバイスとして幅広く使用可能。
    • 外部トリガとシリアルトリガを標準でサポート、様々なアプリケーションに連携が可能。
    • 医療業界向けバーコード規格 "GS1 Databar" に対応、医療材料の読み取りにも最適。

    仕様

    光源 エリアイメージャー
    プリントコントラスト 20%
    最小分解能 SR (標準レンジ) : 0.10mm (Code39), 0.177mm (DataMatrix)
    HD (高密度) : 0.076mm (Code39), 0.127mm (DataMatrix)
    読取り範囲 *1 SR (標準レンジ) :
    0.13mm (Code39) 5.7 ~ 16.7cm
    0.33mm (JAN) 4.7 ~ 39.7cm
    0.25mm (QR Code) 4.7 ~ 17.2cm
    HD (高密度) :
    0.076mm (Code39) 4.7 ~ 9.7cm
    0.13mm (Code39) 4.7 ~ 12.7cm
    0.33mm (JAN) 4.2 ~ 18.2cm
    0.13mm (DataMatrix) 5.2 ~ 10.7cm
    0.25mm (QR Code) 5.2 ~ 9.7cm
    照明 可視光 赤色LED 630nm
    移動体読み取り 63.5cm /秒
    画像取得 BMP, JPEG, TIFF, PNG
    ロール/スキュー/チルト 360°/±75°/±65°
    オペレーションモード トリガーモード、プレゼンテーションモード、オルタネイティブモード、レベルモード、
    フォースモード
    ユーザーインターフェイス パワー、ステータス、OK/NGインジケーター、ブザー
    シンボル (1D) Code39, Code39 FullASCII, Code39 Trioptic, Code32, Code93, Code128, UCC/EAN-128, Codabar(NW-7),
    Code11, Standard & Industrial 2of5, Interleaved 2of5(ITF), Matrix 2of5,
    UPC/EAN/JAN, UPC/EAN/JAN with Addendum,
    GS1 DataBar (RSS・RSS合成シンボル) Linear
    シンボル (2D) PDF417, MicroPDF417, Codablock F, Code16K, Code49, Composite Codes, DataMatrix, MaxiCode,
    QR Code, Aztec, MicroQR
    ポスタルコード Australian Post, US Planet, US Postnet, Japan Post, Dutch KIX code, Intelligent Mail, British Post
    耐落下 1.2m(コンクリートへ落下)
    防塵・防滴規格 IP54
    動作温度 -10 ~ +50℃
    保存温度 -40 ~ +70℃
    湿度 5 ~ 95% (結露なきこと)
    ESD 15KVを放電した後に機能すること
    寸法 47.6mm(L) x 40.6mm(W) x 25.6mm(H)
    重量 101g
    スキャンウィンドウ フロントビュー、サイドビュー
    インターフェイス RS232C, USB, Universal (D-sub15ピン)
    固定方法 固定ネジ穴2ヵ所 (M3x深さ4mm)
    電源 +5VDC ±10%
    電流 動作時: 285mA 待機時: 160mA
    EMC CE, FCC, BSMI,VCCI,KC
    安全 *2 LED Eye Safety IEC62471, Exempt Group
    環境 Compliant with RoHS directive
    無償保証期間 1年間 (保証対象はスキャナ本体自然故障のみです。ケーブルなど稼動部品、消耗品は対象外です。)

    *1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
    *2: LED照射時は覗きこまないでください。

    FA470 価格・オプション

    価格

    品 名 標準価格 備 考
    FA470-HD-11F (フロントビューモデル) OPEN USB HID / USB COM
    FA470-HD-11S (サイドビューモデル) OPEN USB HID / USB COM
    FA470-HD-00F (フロントビューモデル) OPEN RS232C Dsub 9pin TTL・True-232C対応
    FA470-HD-00S (サイドビューモデル) OPEN RS232C Dsub 9pin TTL・True-232C対応
    FA470-HD-98F (フロントビューモデル) OPEN RS232C Dsub 9pin / USB / Universal Dsub 15pin Ture-232C対応
    FA470-HD-98S (サイドビューモデル) OPEN RS232C Dsub 9pin / USB / Universal Dsub 15pin Ture-232C対応
    ACアダプタ OPEN RS232Cインターフェイス用
    USBパワースティーラーケーブル OPEN
